毛竹基硬碳负极材料
外观呈黑色，粉末状，无硫铁、砂粒、金属粒等杂物
产品以毛竹为原材料，经多段式碳化及提纯工艺处理而成
具有循环性能优异、倍率性能优异等特点
适用于消费类、储能类电池。

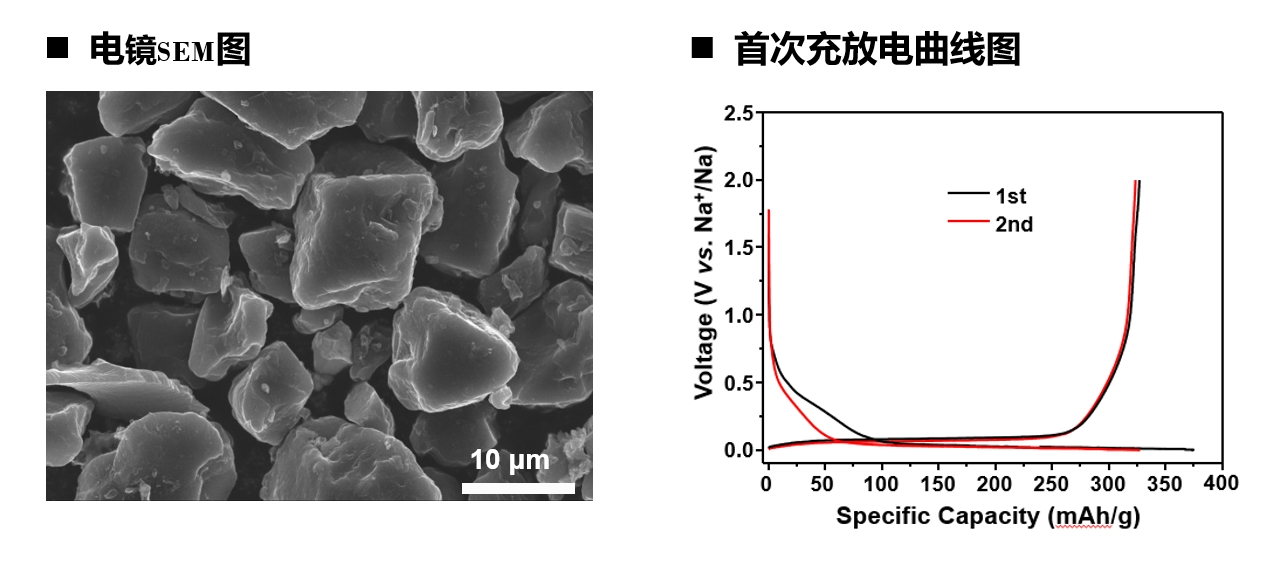

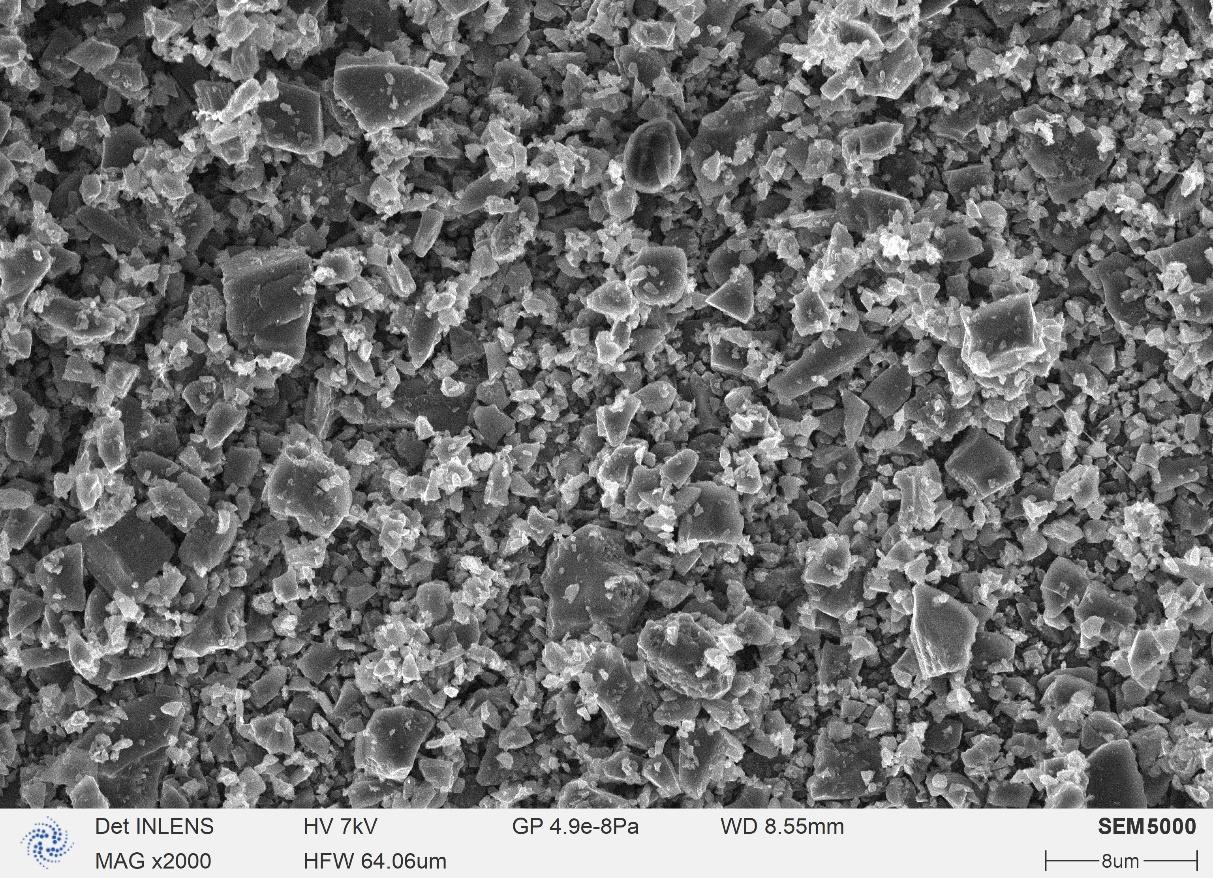

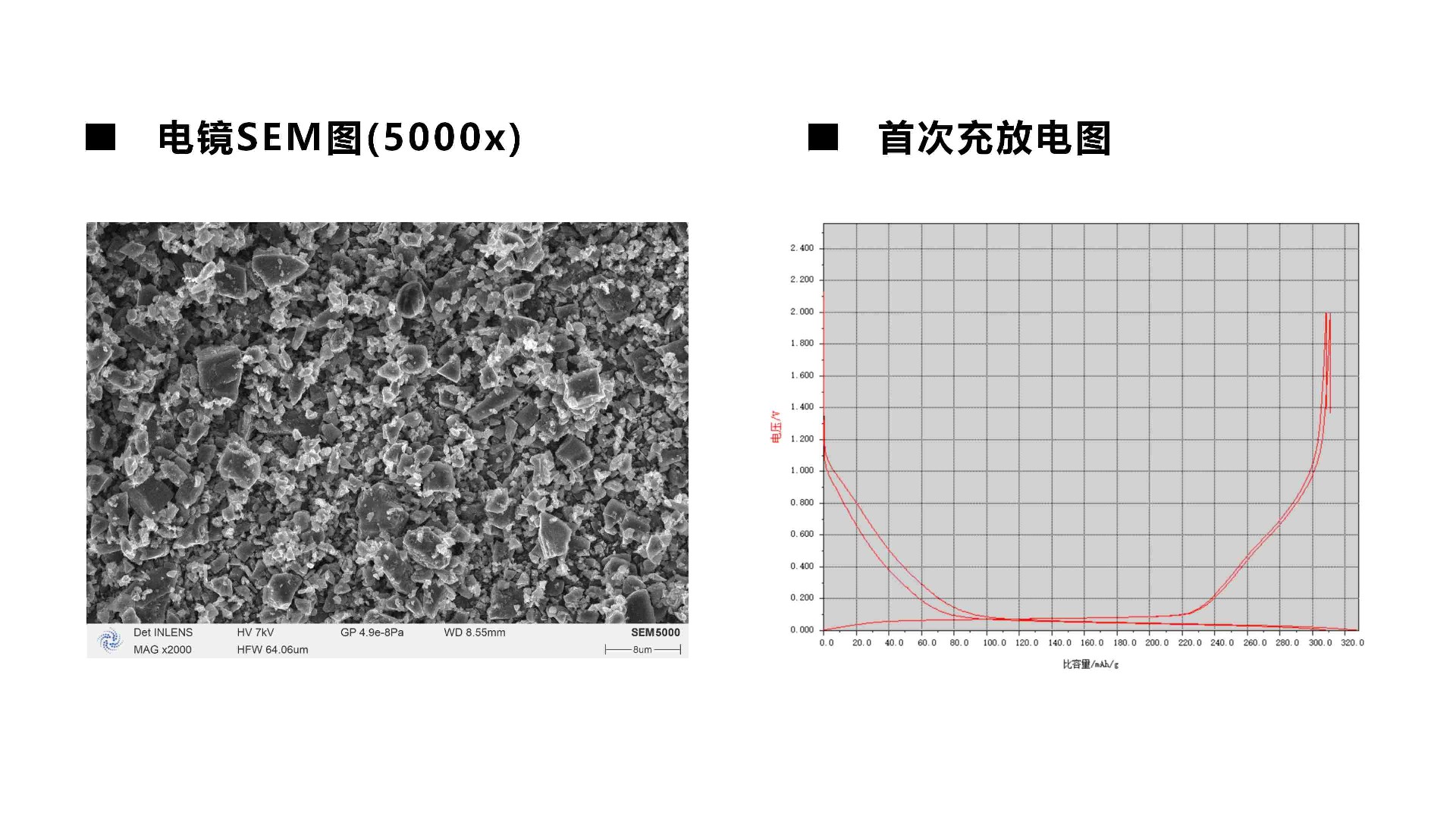

表：HC-300产品性能指标
检测项目 单位 标准 典型值 测试仪器与方法 粒径 D10 µm ≥2 3.12 激光衍射法，英国马尔文MS2000 型粒度分析仪 D50 µm 4~15 5.11 D90 µm ≤45 15.09 振实密度 g/cm3 ≥0.6 0.60 参考 GBT 24533-2019用振实密度仪测试 粉末压实密度 g/cm3 ≥0.8 0.93 参考GBT24533-2019用压实密度仪测试 灰分 % 1.82 灼烧失重法:样本量:2g;马弗炉800℃ ，5-6小时至恒重 水分 % ≤0.5 0.48 参考GB/T 6283-2008用卡尔费休水分测定仪测试 比表面积 m2/g ≤5.0 3.13 多点BET法，国仪量子UltraSorb 3803系列微孔分析仪，吸附质:N2 电化学性能 可逆容量 mAh/g ≥300 310.80 半电池测试，蓝电多功能电池测试系统 MIKROUNA双工位手套箱，H20≤0.0lppm，02≤0.0lppm 放电效率 % ≥90 94.70
